南通附近手机线路板回收价格表
铜银浸出工序(b1)在步骤(a1)所得含其它金属的滤渣中加入到硫酸和的混合溶液中浸出铜离子和银离子，然后过滤得含金钯的滤渣和含铜银的滤液；其中，所述的浓度为5～10g/l，且所述硫酸和的混合溶液的酸度为20％～30％；(b2)于步骤(b1)所得含铜银的滤液中加入氯化钠得到氯化银沉淀，过滤分离得到银和含铜滤液；其中，所述氯化钠加入的摩尔量为ag+理论摩尔量的1.02～1.2倍；(b3)在步骤(b2)所得含铜滤液中加入沉铜剂，即可分离得到铜；其中，所述沉铜剂为硫化钠或硫化钾，所述硫化钠或硫化钾加入的摩尔量为cu2+理论摩尔量的1.02～1.2倍；

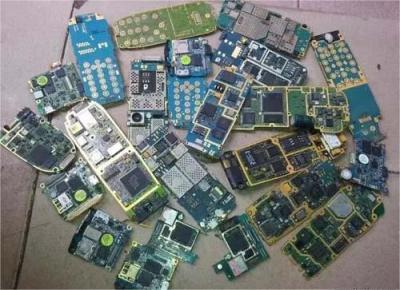

优选地，步骤(a1)中，所述浸锡处理的具体操作条件为:在温度为30～50℃的条件下，浸锡处理0.5～2h。优选地，步骤3)(b1)中，所述浸出铜离子和银离子的温度为80-100℃，浸出时间为1～3h。优选地，步骤4)(c1)中，所述浸出金离子和钯离子的温度为80-100℃，浸出时间为1～3h。本发明的有益效果如下:针对目前的现状，本发明根据废旧手机线路板的特点和贵金属的赋存特点，采用分类处理方式提取贵金属，将废旧手机线路板分成成线路板光板(拆解掉芯片和元器件)、ic芯片、贴片元器件，光板是线路板的主体，占废旧线路板重量的75％左右，主要含金、铜和镍，金镀层裸露在外面，ic芯片是环氧树脂(添加炭黑和硅粉)封装的集成电路，含有金、银、钯、锡、铜等金属，占废旧线路板重量的5％左右，元器件大多数是陶瓷基的材料，主要含金、银、钯、锡和铜等金属，占废旧线路板重量5％左右，其它器件占15％左右；经测算金的价值占5种提取金属总价值的85-90％，ic芯片中金含量是元器件中金含量的4-5倍，为了在生产中金的提取率，我们采用自主研发的剥金剂将金镀层剥离成金箔和线路板基体分离，然后将金箔过滤富集，熔炼成金锭回收利用，回收了金镀层的线路板通过物理分选方法将线路板破碎分选成树脂粉和金属铜粉；
不足之处在于产物是金属粉富集体和树脂玻纤粉末，金属富集体还需进一步使用其它工艺进行提纯分离。废旧手机线路板和传统的“四机一脑”拆解下来的废旧线路板相比体积小，元器件为小型贴片元件，结构成分复杂，铁、铝含量低，贵金属含量高，种类多，不宜采用传统的破碎、物理分选、冶炼提取工艺，相关研究表明电子废弃物金属回收率与物理分选效率存在负相关性，物理分选效率越金属回收率越低，手机废旧线路板如果采用传统物理分选处理工艺，不仅物理分选效率低，而且将显著降低贵金属回收率；由于废旧手机法律法规不健全，目前废旧手机的回收处理还处于粗放经营处理阶段，回收分散，普遍采用贵屿模式首先将线路板焚烧富集金属，然后采用王水、氰化物等溶液浸出，再采取置换等方法来提取金。废水、废气随意排放，造成严重的环境污染。
电路板也叫PCB，它由基材、基铜、电镀层和表面保护漆等组成，基材由合成树脂及玻璃纤维组成，废旧的电路板线路板上边有铜箔，电镀铜，再镀上镍或金或银或锡，一块电路板里面含有贵金属铜、金、银、钯、铂等等。
