辖区大量线路板回收厂家哪家好
还原剂还原金的对比结果从表中可以得出，用亚硫酸钠和亚硫酸氢钠还原，还原温度低，还原时间短，反应进行，需要在较高的酸度下还原金；用草酸还原，酸度较低，欲使反应，须在较高温度下进行，草酸能够选择性还原金，且还原金的纯度高，达到国标二级标准。为验本发明以上工艺的处理效果，本发明对其中的金、银、钯、锡和铜的处理效果进行了浸出测试，由第三方检测机构中国有金属工业华南产品质量监督检验中心检测浸出液中金属含量，再检测提取五种金属后废液中的上述五种金属残留量，计算目标金属的回收率如下:表9废旧手机线路板芯片及元器件中五种金属的提取率从可以看出，本发明采用低毒的浸出剂，通过分步法选择性浸出锡、铜银、金钯，然后分别进行还原提取，，金、银、钯回收率达到98％以上。
再将含铜滤液加入沉铜剂回收铜，所述沉铜剂为硫化钠或硫化钾，所述硫化钠或硫化钾加入的摩尔量为cu2+理论摩尔量的1.02～1.2倍。考察硫酸酸度、固液比、浸出温度、浸出时间和催化剂的理论过量系数，确定适宜的工艺参数如下表:表5铜银浸出的工艺条件五、金钯无氰浸出工艺及还原工艺元器件及芯片经过去除锡、铜等贱金属和贵金属银以后，得到含金钯的滤渣，将上述含金钯的滤渣采用无氰氯化浸金工艺浸出金和钯，具体为:将含金钯的滤渣以固液比1∶3～7加入到无氰浸出液中以将金和钯离子化造液，温度为80～100℃，浸出时间为1～3h，所述无氰浸出液以水为溶剂，其中各组分的浓度如下:h2so480～120g/l、氯酸钠20～40g/l以及过氧化氢3～7g/l；然后固液分离得到含金钯的滤液，经检测，金钯的浸出率均高达99％，然后在含金钯的滤液中加入具有选择性的金还原剂，该还原剂只还原金不还原钯，通过这种方法将液体中的金钯还原分离，过滤后分离得到金和含钯的滤液；再用锌粉将含钯的滤液中的钯离子置换回收，常温下进行，1～3h即可，且锌粉加入的摩尔量是钯理论摩尔量的1.1～1.5倍。
在电子废弃物中，废弃手机以其的更新速度快、可回收价值高越来越成为电子废弃物未来回收处理的重点。手机中使用的材料大体上可以分为两大类，一类为玻璃纤维及树脂材料，约占65.90％，多用于手机的塑料外壳、屏幕、扬声器、摄像头等处；一类为金属材料，约占29.12％，主要有金、钯、银、铜、锡、镍等，基本上存在于手机的金属外壳和电路板中。手机一般包括9个部分，即:印刷电路板、液晶显示屏、电池、天线、键盘、麦克风、扬声器、外壳及其它附件等，其总质量的30％～40％为各类金属，包括金、银、钯等贵金属。与原生矿产相比，手机中贵金属含量较高，天然金矿的含量即品位低至3g/t也具有较大的开采价值，即使经选矿得到的金精矿也只有70g/t左右，而报废手机中的金含量可达60～400g/t。手机中的钯含量可达10～20g/t。

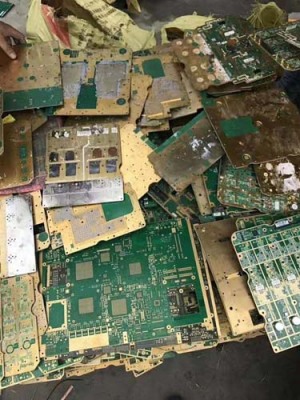

电路板也叫PCB，它由基材、基铜、电镀层和表面保护漆等组成，基材由合成树脂及玻璃纤维组成，废旧的电路板线路板上边有铜箔，电镀铜，再镀上镍或金或银或锡，一块电路板里面含有贵金属铜、金、银、钯、铂等等。
