封装基板在HDI板的基础上发展而来，与HDI板具有一定相关性，但从技术门槛来看，封装基板的技术门槛远高于HDI和普通PCB。与普通PCB相比，封装基板具有高密度、高精度、高脚数、高性能、小型化及轻薄化等特点，在各种技术参数上要求较高，尤其是在为核心的线宽/线距参数，要远小于其他种类的PCB产品。受益于高端手机销量占比提升、存储芯片市场大幅增长和汽车芯片逐步放量，封装基板产值自2017年开始触底反弹，2021年封装基板产值约为100.83亿美元，2017-2021年复合增长率为10.88%，预计2026年将达到155.17亿美元，2021-2026年复合增长率达9%。
为了达到佳的粉碎效果，且同时实现工艺成本的控制，取200克ic芯片和元器件放入高速万能粉碎机内进行粉碎实验，粉碎机为间歇式操作设备，利用其十字型刀片的高速旋转与物料进行碰撞达到粉碎的目的，依次对原料进行从1min到8min的不同粉碎时间的实验，然后用20目标准筛进行筛分，对各个粉碎时间下的粉碎料进行称量，得到其质量，通过的质量百分数达到95％即可满足下一步球磨工序对进料颗粒度的要求，计算通过20目标准筛的原料的质量百分数，确定佳破碎时间，实验结果:废旧手机线路板芯片和元器件粉碎时间和粒度的关系由表1可以看出，随着粉碎时间的延长，通过20目标准筛的粉体质量百分数越来越大，5min-8min内粉体质量百分数变化不大，都大于95％，可以满足下一步工序的要求，从节约能源和经济的角度来看，粉碎5min即可达到工艺要求，同时，延长粉碎时间使粉碎机粉碎产生大量的热能，可能会使一些非金属颗粒和某些熔点低的金属产生结焦现象，因此，可以确定粉碎时间为5min。
经试验，本发明研发的低毒的浸出剂，采用分步法定向选择性浸出锡、铜银、金钯，然后分别进行还原提取，金、银、钯回收率达到95％以上，各个工艺单元不产生氮氧化物、二氧化硫等国家严格进行总量控制的污染物，从源头上减少环境污染；且本发明各个工艺单元的浸出和提取废液经过简单处理可以循环利用，提高清水的重复利用率，减少废水排放，废水中不含复杂的有机物和氨氮，经简单处理即可达标排放，降低了处置费用。

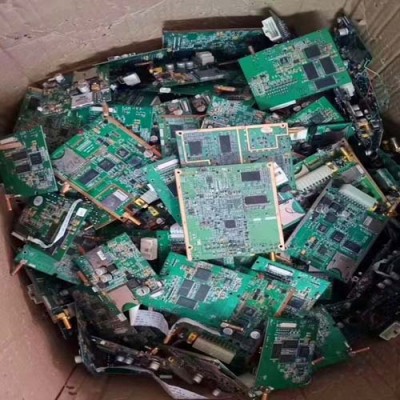

电路板回收，在电子废弃物中，虽然回收电路板很难，但具有很高的经济价值。电路板相当于普通矿物中金属品位的几十倍到几百倍，金属含量高达40%以上，多为铜，此外还有金、锡、镍、铅、硅等。，其中有许多稀有金属，而自然界中丰富矿物的含量通常只有3-5%。此外，废弃电路板的非金属废渣可用作建筑材料。同时，废弃电路板上的焊料、塑料等材料也是可以回收利用的重要资源。
